Descrizione
La funzione del filtro a tamburo è quella di filtrare meccanicamente l’acqua contaminata. Un setaccio in acciaio inossidabile RVS 316 di 75 micrometri separa le particelle più piccole dall’acqua e le drena verso l’esterno tramite uno scarico dello sporco. Questo processo di filtraggio è regolato automaticamente da un controller e monitorato da sonde. In caso di malfunzionamento, il filtro spegne automaticamente le pompe di circolazione e del contro lavaggio. Il livello dell’acqua è costantemente monitorato da sonde. Il filtro a tamburo Combi CL35 è realizzato in PP di alta qualità e viene fornito con comando, interruttore per il lavaggio manuale, controller di livello, coperchio e pompa di lavaggio con un rapporto prezzo / prestazioni senza precedenti.
Tutti i filtri a tamburo hanno un rinforzo con un profilo a U 50/50 e un’anima interna in tubo d’acciaio quadrato 40/40.
Grazie alla trasmissione diretta dal motore al tamburo, non ci sono parti soggette ad usura come con i filtri a tamburo convenzionali (cinghie trapezoidali, cinghie dentate o ruote dentate in plastica).
Se il canale dell’acqua sporca dovesse ostruirsi a causa di forti presenza di alghe filamentose o foglie, non è un problema semplicemente smontarlo e pulirlo senza rimuovere il tamburo del filtro o rimuovere il tessuto.
Nella bio camera integrata (110 x 60 x 90 cm) è preinstallato un tubo dell’aria giapponese (19 mm) per il corretto funzionamento del “letto fluido” allo scopo di migliorare la turbolenza degli Hel-x 13 o 17. A tal fine è necessaria una pompa a membrana da 100-120 L / min. Consigliamo la serie Hailea-HAP-100, Hailea-HAP-120 o la serie Aquaforte AP 100.
Il filtro a tamburo Combi CL35 è disponibile sia nella versione a pompa che a gravità.
Le istruzioni di conversione per la conversione sono allegate alla scatola di controllo, attualmente solo in tedesco
Gli UVC ad immersione vengono spenti direttamente quando il coperchio viene aperto dalla funzione di sicurezza o dall’interruttore del coperchio di emergenza. La funzione è garantita solo se questi sono collegati tramite il comando in dotazione.
Si consiglia di proteggere il collegamento elettrico del controllo con un interruttore FI.
Il controller non deve essere esposto all’umidità diretta.
Gli accessori di collegamento idonei sarebbero i manicotti morbidi in elastomero da 110 mm, come i tappi (se non sono necessari tutti gli ingressi e le uscite). Come lampada UV, consigliamo la nostra amalgama ad immersione UVC 40W o l’amalgama ad immersione UVC 80W.
opzioni aggiuntive
• Diversi pannelli filtranti (rete filtrante) in acciaio inossidabile RVS su ordinazione e ad un costo aggiuntivo Vogliamo ricordare che con maglie più fini la portata è inferiore dal 30% al 50% a seconda dello spessore µ
• Su richiesta, i filtri a tamburo possono essere costruiti individualmente , secondo i disegni inviatoci ad un costo aggiuntivo
• Le singole bio camere (rotonde o quadrate) e filtri di gocciolamento possono essere costruiti su richiesta in tutte le dimensioni secondo i disegni
• Se desideri una consulenza personalizzata, chiamaci allo 02945/96950
Funzioni del controllo:
• Pompa di circolazione e risciacquo
• Plug and play tramite un sensore di misurazione
• pulizia automatica
• Interruttore per accensione / spegnimento compreso interruttore di emergenza
• Pulsante per risciacquo manuale
• I risciacqui sono attivati da sonde (livello delle sonde regolabile)
• Tempo di rotazione / tempo di lavaggio regolabili
• Marchio CE
• Sono incluse istruzioni dettagliate per l’uso
• La pulizia è regolabile (tempo e durata)
• Protezione contro il funzionamento a secco per la pompa del laghetto
• Protezione contro la marcia a secco per pompe di circolazione e risciacquo
• Collegamenti per sensori e interruttori di sicurezza
I filtri a tamburo o in questo caso il Combi riducono al minimo i lavori di pulizia e manutenzione negli allevamenti ittici e nei laghetti da giardino.
La lavorazione viene eseguita utilizzando le più moderne tecnologie come macchine a controllo numerico, che garantiscono qualità e precisione.
I sistemi possono essere utilizzati in koi e / o laghetti balneabili, nonché nella piscicoltura, nell’industria e nelle aree pubbliche.
Dati tecnici :

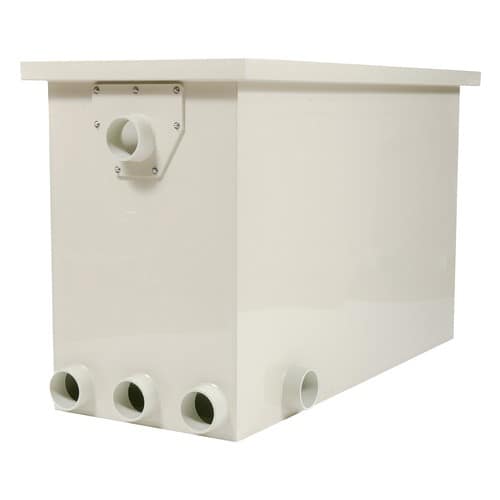

Filtro a tamburo combi CL35
• Portata massima per gravità: 35 m³ / ora (con versione pompata -30% di portata della pompa)
• Dimensioni: 205 x 67 x 98 cm
• Materiale: PP 10 – fusto in acciaio inossidabile da 15 mm e 2 mm
• Altezza di installazione con gravità: 13 cm sopra l’acqua
• Volume d’acqua bio camera: circa 550 L
• Quantità di bio-media: circa 250 – 300 L
• Numero di ingressi: 3 x 110 mm
• Numero di uscite: 5 x 110 mm
•
Uscita acqua sporca : 1 x 110 mm • Pompa di risciacquo: EPS750
• Peso: circa 75 kg
• Livello di rumorosità: <70 db
• Tensione di rete: 230 V / 50 Hz • Porta ugello rimovibile • Canale di lavaggio svitabile
• Compreso lavaggio manuale del canale con valvola a sfera
• 2x bypass del fusto da 90 mm
• Include sei prese (1x moto tamburo, 1x pompa di risciacquo, 3x pompa per laghetto, 1x 230 V per seconda pompa per laghetto o UVC)
• Trasmissione diretta dal motore al tamburo
• Tubo dell’aria giapponese da 19 mm integrato per un migliore movimento del biomedio ( Helix)
• Collegamento per tubo dell’aria 20 mm (altre dimensioni possibili singolarmente)
• Pannello del filtro in acciaio inossidabile • Rete in acciaio inossidabile 75 micrometri RVS 316
• Tempi di lavaggio regolabili
• Motore di azionamento 220V 50NM
• Compreso interruttore di copertura di emergenza
• Compreso controllo e sonde di misurazione
• Chiave di manutenzione per rivenditori specializzati
• La copertura in due parti è inclusa nella fornitura
• Le istruzioni per l’ uso e le istruzioni di controllo sono incluse nella fornitura
• La conversione dalla versione a gravità alla versione a pompa è possibile in pochi semplici passaggi (istruzioni di conversione nella scatola di controllo)
• Garanzia: 2 anni (il
setaccio in acciaio inossidabile è una parte soggetta ad usura ed è escluso dalla garanzia) • Pagamento rateale tramite PayPal sono possibili
